La sécurité avant tout, aussi et surtout dans la construction
La Suva enregistre depuis longtemps un nombre élevé d’accidents dus à des chutes à travers des toitures ou des lucarnes. Toutefois. La raison en est que les matériaux posés sur le toit n‘offrent pas une sécurité suffisante contre la perforation. C‘est pourquoi il est judicieux de vérifier la résistance à la rupture de la surface du toit avant de commencer les travaux. Une surface est résistante à la perforation lorsqu‘elle résiste à long terme à toutes les charges qui peuvent être exercées par une personne seule pendant l‘exécution des travaux, même en cas d‘action dynamique.
Mais comment savoir si une surface de toit est résistante à la rupture ou pas ?

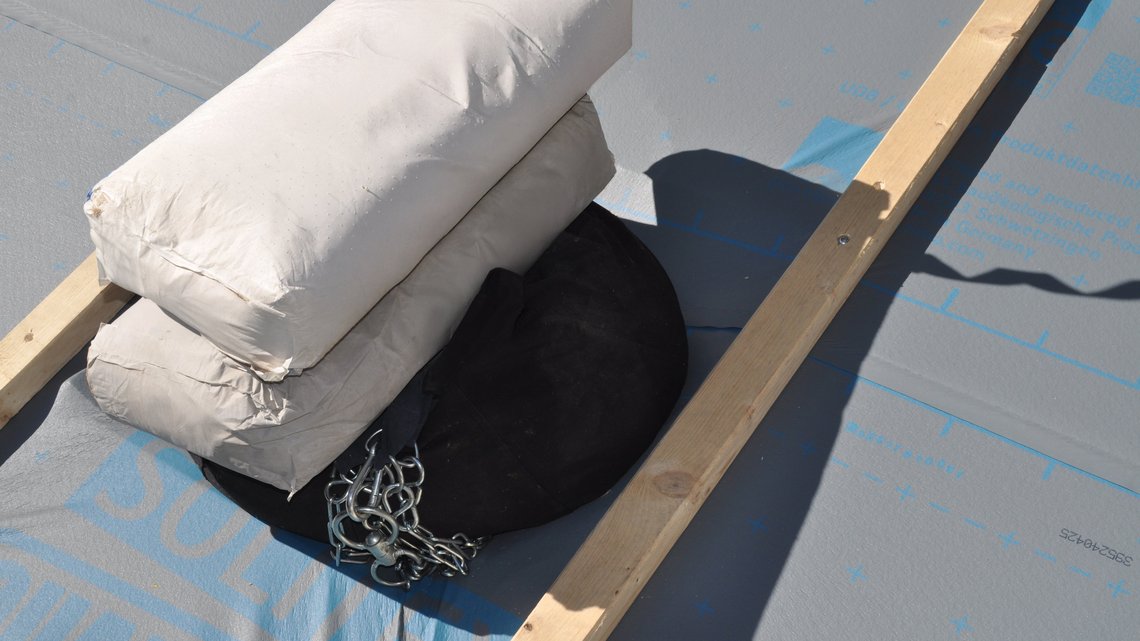

GUTEX et pro clima se sont penchés sur cette question dans le cadre d‘un projet commun. Pour ce projet, différentes structures de toit combinant des panneaux de sous-toiture en fibres de bois et des lés de sous-toiture ont été testées quant à leur résistance à la rupture. Les essais ont été réalisés sur la base de la fiche d‘information Suva » Surfaces de toiture résistantes à la rupture « et de la directive d‘essai GS-BAU-18 de l‘assureur accidents légal allemand. Celle-ci exige un essai de charge dynamique (chute) avec une énergie d‘impact de 1200 joules. Pour ce faire, un sac rempli de 50 kg de billes de verre est lâché d‘une hauteur de 2,45 m sur la structure de toit à tester. Si la construction résiste à cette action, elle est soumise à une charge supplémentaire de 50 kg pendant 15 minutes. Si l‘élément de construction résiste également à cette charge, le test est considéré comme réussi - la construction est suffisamment résistante à la rupture. Toutes les structures ont été testées sans isolation entre chevrons et sans revêtement intérieur.
Impressions du test de résistance
Vidéos
Essai de chute avec la membrane d'assainissement DASAPLANO 0,01 comme étanchéité à l'air sur les chevrons et l'écran de sous-toiture SOLITEX MENTO 3000
Essai de chute avec l'écran SOLITEX MENTO 5000
Essai de chute avec l'écran SOLITEX WELDANO 3000
Photos

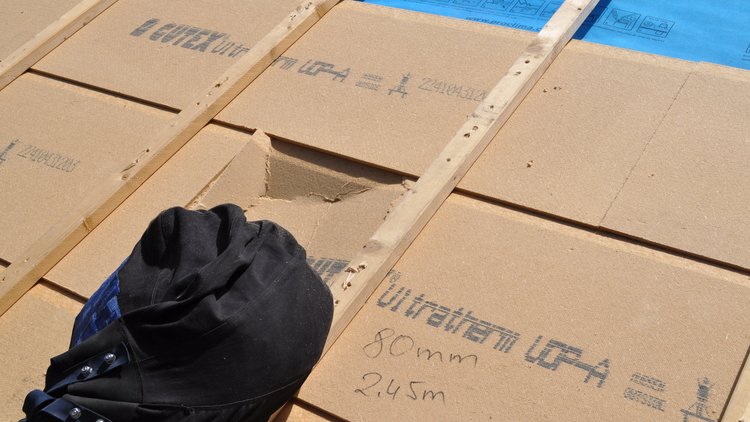

GUTEX ULTRATHERM 80 mm sur DASAPLANO 0,01

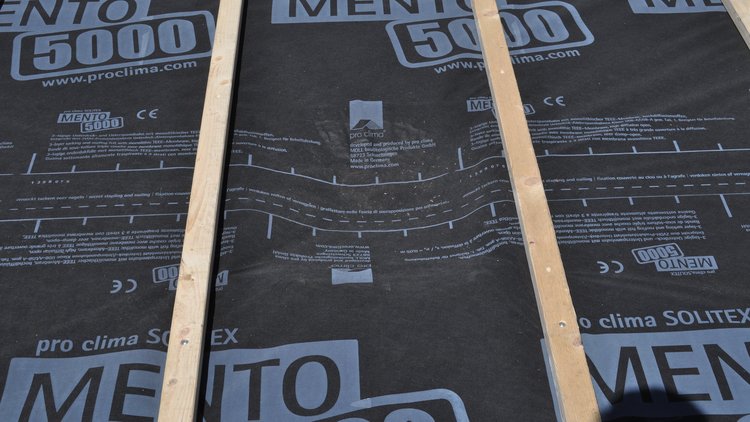

SOLITEX MENTO 5000
Résultats des tests
Le tableau suivant dresse la liste des structures testées
| Rénovation du toit : DASAPLANO 0,01 | Rénovation du toit : DASAPLANO 0,01 + SOLITEX MENTO 3000 | Sous-toiture : SOLITEX MENTO 5000 | Sous-toiture : SOLITEX QUANTHO 3000 connect | Sous-toiture : SOLITEX WELDANO 3000 | |
|---|---|---|---|---|---|
| GUTEX DW | - * | ≥ 60 mm | ≥ 60 mm | ≥ 60 mm | ≥ 60 mm |
| GUTEX DW+ | - * | ≥ 60 mm | ≥ 60 mm | ≥ 60 mm | ≥ 60 mm |
| GUTEX MULTITHERM | - * | ≥ 60 mm | ≥ 60 mm | ≥ 60 mm | ≥ 60 mm |
| GUTEX ULTRATHERM | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm |
* non prévu comme sous-toiture
Chevrons d‘une largeur min. de 60 mm, entraxe des chevrons max. 700 mm, pente de toit 15°. Les tests effectués sur les structures mentionnées ci-dessus sont valables jusqu'à 10 ans. La période maximale d'exposition aux intempéries, de chaque produit, doit être respectée. Les instructions de mise en oeuvre en vigueur de pro clima CH GmbH et GUTEX Schweiz GmbH s’appliquent.
Bilan
Haute sécurité de travail avec des éléments de construction résistants à la rupture
La combinaison de panneaux en fibres de bois GUTEX et de lés d‘étanchéité à l‘air ou de sous-toiture pro clima permet des constructions extrêmement robustes. Plus la densité brute est élevée, plus l‘épaisseur du panneau en fibres de bois est importante et plus le grammage des lés pro clima est élevé, plus la sécurité contre la rupture d‘un toit en pente de plus de 15° doit être évaluée. La sécurité de travail pour le poseur est donc élevée et le risque d‘accidents dus à la rupture est minimisé.
