INTELLO X PLUS

1. Remplir les caissons

Remplir intégralement d’isolant le compartiment entre les chevrons.
Si un isolant éventuellement déjà présent se laisse facilement comprimer, choisir une épaisseur plus grande pour la nouvelle couche d’isolation afin de comprimer l’isolant existant.
Isolation existante et nouvelle isolation exclusivement en laine de roche ou laine minérale.

2. Dérouler la membrane et l’agrafer

Poser à plat la membrane INTELLO X sur les chevrons et l’isolation, puis la fixer à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, dans la zone de chevauchement protégée de l’humidité. Les agrafes, installées avec un écart de 10 à 15 cm sur les chevrons, doivent être recouvertes de rubans adhésifs hors la zone de chevauchement s’il est prévu d’utiliser l’écran comme couverture provisoire. Laisser dépasser la membrane d’environ 4 cm sur les éléments de construction attenants, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.

3. Coller les chevauchements

Nettoyer le support (éliminer l’eau, la poussière, le silicone et la graisse) ; effectuer un test d’adhérence si nécessaire. Placer le ruban adhésif TESCON VANA au centre du chevauchement et coller soigneusement, petit à petit, sans charge ni plis. Bien maroufler à l’aide de la spatule pro clima PRESSFIX. Veiller à assurer une contre-pression suffisante.

4. Raccord à une rive

Sur les couronnement de mur bruts, commencer par appliquer un enduit de lissage. Nettoyer le support.
Appliquer un cordon de colle ORCON CLASSIC de 5 mm d’épaisseur min. sur l’intérieur de le haut du mur (sur les surfaces brutes, prévoir plus de colle).
Appliquer la membrane avec la boucle de dilatation et ne pas presser complètement la colle pour permettre de compenser les mouvements des éléments de construction.
Raccord également possible avec la colle ORCON MULTIBOND.

5a. Raccord du chevrons

Découper la membrane et la faire passer autour des chevrons.

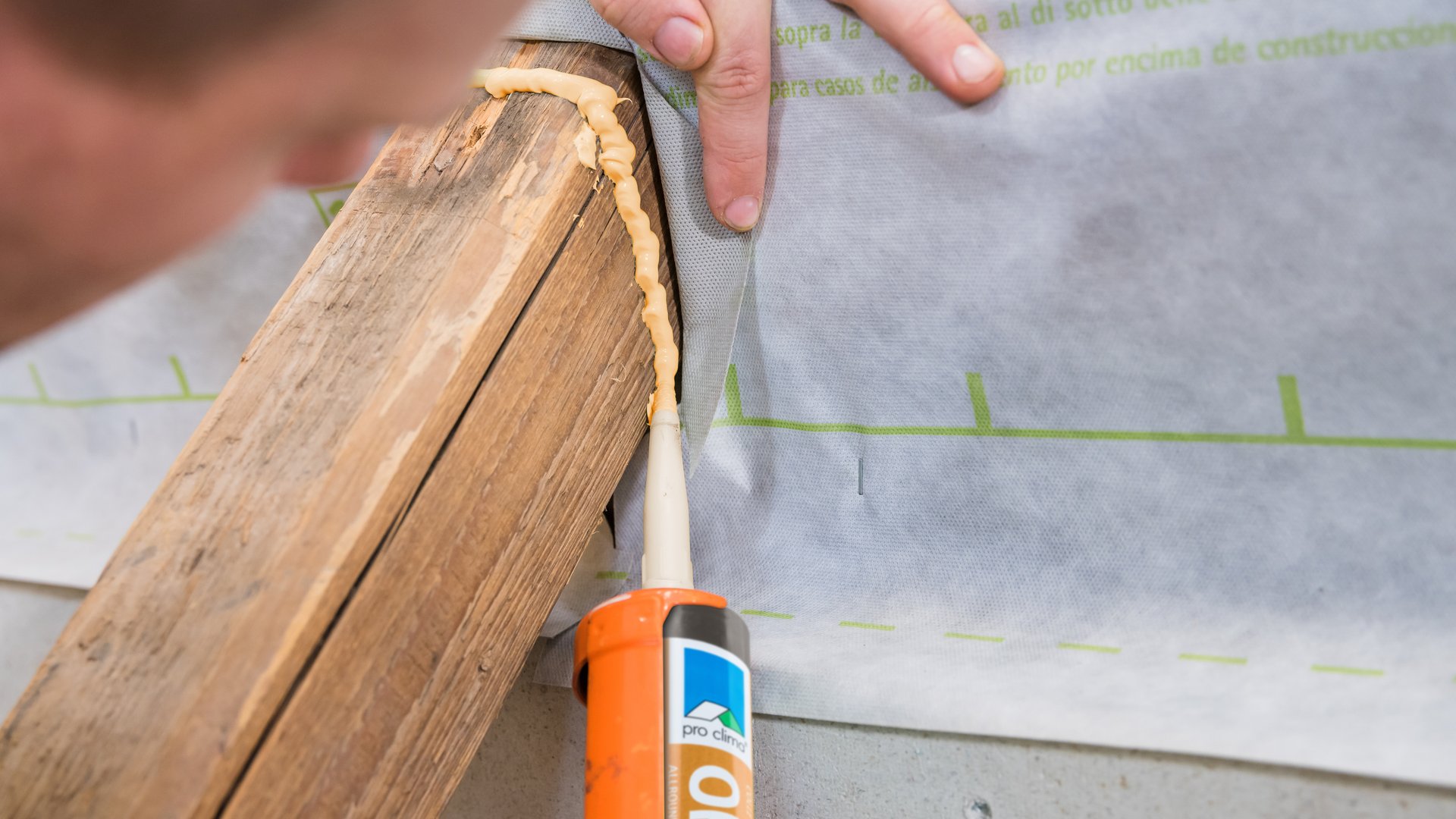

5b. Raccord du chevrons

Raccorder la membrane au chevron en haut et sur les côtés et au couronnement avec la colle ORCON CLASSIC.

5c. Raccord du chevrons

Coller la section de membrane et le joint sous le chevron à l’aide du ruban adhésif TESCON VANA.
Appliquer un cordon de colle ORCON CLASSIC entre les chevrons et le ruban TESCON VANA.

5d. Raccord du chevrons

Coller les angles avec le ruban adhésif TESCON VANA. Prétraiter le vieux bois (et le bois brut de sciage) ou les murs de pied-droit avec la sous-couche TESCON PRIMER RP ou TESCON SPRIMER.

6. Raccord sur un couronnement

Sur les couronnements de mur bruts, commencer par appliquer un enduit de lissage. Nettoyer le support. Appliquer un cordon de colle ORCON CLASSIC de 5 mm d’épaisseur minimum sur le couronnement (sur les surfaces irrégulières, prévoir plus de colle). Poser la membrane avec une boucle de dilatation et ne pas écraser complètement la colle mais appliquer doucement pour permettre de compenser les mouvements de l’ouvrage.

7. Isoler la face avant

Remplir l’espace entre les chevrons avec un matériau isolant.

8. Raccord aux câbles

Glisser la manchette d’étanchéité KAFLEX le long du câble, puis la coller sur la membrane.
Les manchettes pour câbles sont autocollantes.

Disponibles dans notre gamme :

• KAFLEX mono (cf figure)
• KAFLEX duo - pour 2 câbles
• KAFLEX multi - jusqu’à 16 câbles
• KAFLEX post - à insérer ultérieurement

9. Raccord aux conduits

Glisser la manchette d’étanchéité ROFLEX le long du conduit, puis la coller sur la membrane avec TESCON VANA.

Disponibles dans notre gamme :

• ROFLEX 20 - par exemple pour fourreau Ø 15–30 mm
• ROFLEX 20 multi - jusqu’à 9 gaines
• ROFLEX 30 - 300 - pour Ø 30-320 mm

10. Sur-isolation

Sur-isolation d’un matériau isolant non absorbant (par exemple laine de roche ou minérale).
Notre service technique se charge de déterminer les rapports d'isolation de part et d'autre de la membrane.

11. Poser l’écran de sous-toiture

Enfin, installer l’écran de sous-toiture (valeur s_d ≤ 0,10 m), par ex. pro clima SOLITEX MENTO® 3000.
