INTELLO PLUS
Etapes de pose
1. Pose de la membrane
Dérouler le premier lé et le préfixer à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d’isolation insufflée).
Laisser dépasser le lé d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
1. Pose de la membrane
Dérouler le premier lé et le préfixer à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d’isolation insufflée).
Laisser dépasser le lé d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
2. Fixation sur les profilés métalliques de la structure murale
Fixation de membranes sur les profilés métalliques de structures murales et de plafonds à l’aide de pro clima DUPLEX.
2. Fixation sur les profilés métalliques de la structure murale
Fixation de membranes sur les profilés métalliques de structures murales et de plafonds à l’aide de pro clima DUPLEX.
3. Chevauchement des lés de membrane
Prévoir des chevauchements d’environ 10 cm.
Le marquage imprimé sert de repère.
3. Chevauchement des lés de membrane
Prévoir des chevauchements d’environ 10 cm.
Le marquage imprimé sert de repère.
4. Nettoyage du support
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
4. Nettoyage du support
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
5a. Collage des chevauchements
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
5a. Collage des chevauchements
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
5b. Bien maroufler tous les endroits collés
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
5b. Bien maroufler tous les endroits collés
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
6. Raccord à des supports lisses non minéraux …
… par exemple un pied droit en OSB.
Ce raccord s’effectue également à l’aide du ruban adhésif système TESCON VANA.
Centrer le ruban adhésif, le coller au fur et à mesure en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
Maroufler la zone de collage (PRESSFIX).
6. Raccord à des supports lisses non minéraux …
… par exemple un pied droit en OSB.
Ce raccord s’effectue également à l’aide du ruban adhésif système TESCON VANA.
Centrer le ruban adhésif, le coller au fur et à mesure en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
Maroufler la zone de collage (PRESSFIX).

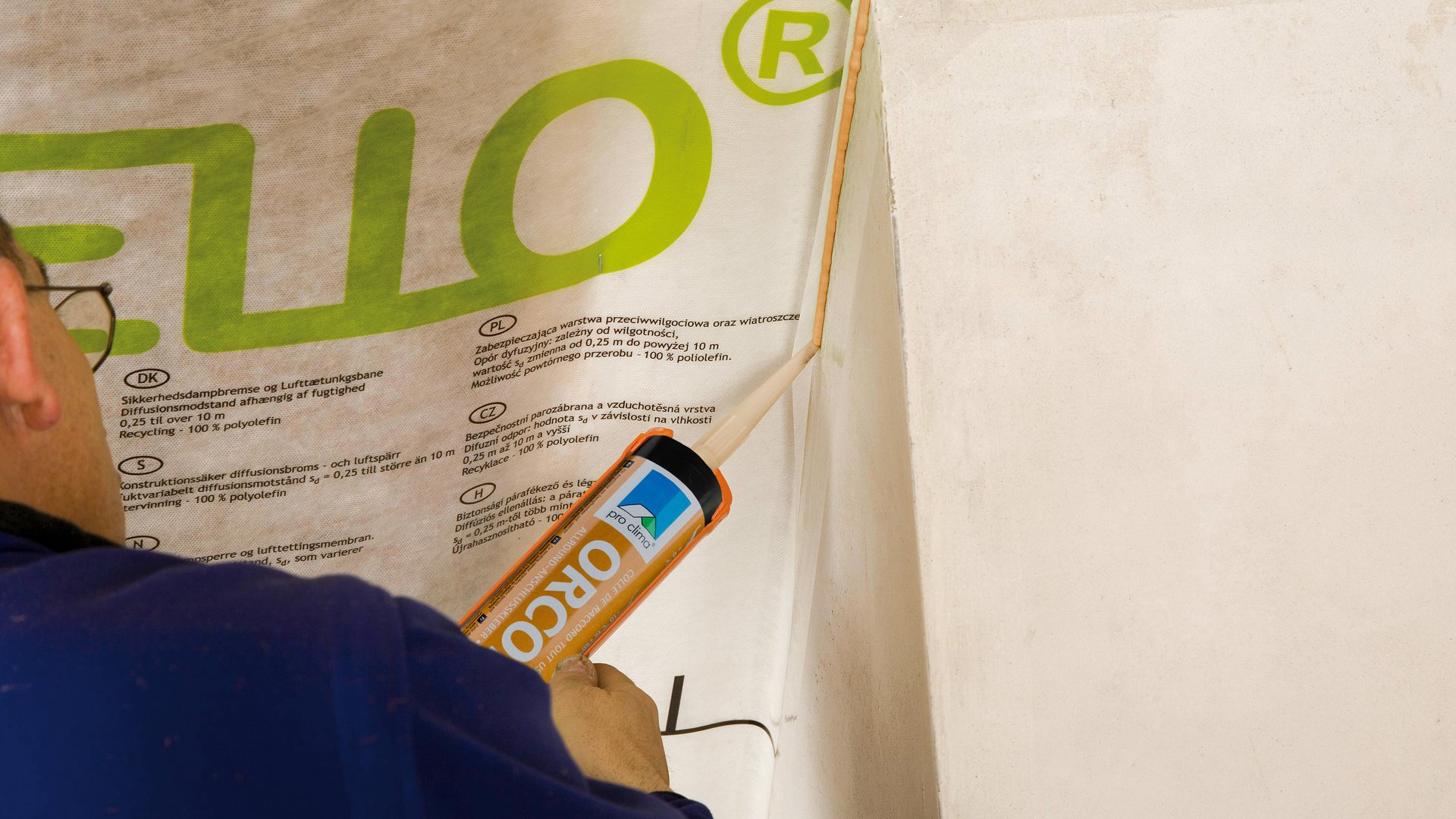

7. Raccord à des supports rugueux et / ou minéraux
Nettoyer le support.
Appliquer un cordon de colle système
ORCON CLASSIC d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports rugueux).
Poser INTELLO avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
7. Raccord à des supports rugueux et / ou minéraux
Nettoyer le support.
Appliquer un cordon de colle système
ORCON CLASSIC d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports rugueux).
Poser INTELLO avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
8a. Alternative : raccord aux supports minéraux
Ajuster ORCON MULTIBOND sur le support à coller, dérouler le cordon et l’appliquer au fur et à mesure.
Détacher le papier transfert au fur et à mesure.
8a. Alternative : raccord aux supports minéraux
Ajuster ORCON MULTIBOND sur le support à coller, dérouler le cordon et l’appliquer au fur et à mesure.
Détacher le papier transfert au fur et à mesure.
8b. Coller la membrane / maroufler le raccord pour qu’il adhère bien au support
Poser la membrane à raccorder dans le cordon de colle, avec une boucle de dilatation, afin de permettre une
compensation des mouvements de l’ouvrage.
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
8b. Coller la membrane / maroufler le raccord pour qu’il adhère bien au support
Poser la membrane à raccorder dans le cordon de colle, avec une boucle de dilatation, afin de permettre une
compensation des mouvements de l’ouvrage.
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
9. Raccord à des supports apparents
Coller le ruban de raccord d’enduit CONTEGA PV sur la membrane INTELLO à l’aide de ruban adhésif.
Consolider ponctuellement le raccord au niveau du mur, à l’aide de la colle ORCON CLASSIC.
Appliquer d’abord l’enduit derrière le ruban, puis poser celui-ci dans la couche humide et la recouvrir entièrement d’enduit.
9. Raccord à des supports apparents
Coller le ruban de raccord d’enduit CONTEGA PV sur la membrane INTELLO à l’aide de ruban adhésif.
Consolider ponctuellement le raccord au niveau du mur, à l’aide de la colle ORCON CLASSIC.
Appliquer d’abord l’enduit derrière le ruban, puis poser celui-ci dans la couche humide et la recouvrir entièrement d’enduit.
10. Alternative : raccord à des supports apparents
Amenez le frein-vapeur en place.
Réalisez le pli de dilatation afin de permettre une compensation des mouvements de l’ouvrage.
Détachez toutes les bandes de papier transfert du ruban CONTEGA SOLIDO SL ou CONTEGA SOLIDO IQ.
Centrer le ruban et le coller au fur et à mesure ; pour qu’il adhère bien, le maroufler à l’aide de la spatule de fixation pro clima PRESSFIX.
L’étanchéité à l’air est obtenu lorsque le mur et le ruban adhésif sont enduits.
10. Alternative : raccord à des supports apparents
Amenez le frein-vapeur en place.
Réalisez le pli de dilatation afin de permettre une compensation des mouvements de l’ouvrage.
Détachez toutes les bandes de papier transfert du ruban CONTEGA SOLIDO SL ou CONTEGA SOLIDO IQ.
Centrer le ruban et le coller au fur et à mesure ; pour qu’il adhère bien, le maroufler à l’aide de la spatule de fixation pro clima PRESSFIX.
L’étanchéité à l’air est obtenu lorsque le mur et le ruban adhésif sont enduits.
11a. Raccord à du bois brut de sciage
Nettoyer le support.
Appliquer un cordon de colle système
ORCON CLASSIC d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports rugueux).
Sinon, utiliser la colle de raccord en rouleau ORCON MULTIBOND.
11a. Raccord à du bois brut de sciage
Nettoyer le support.
Appliquer un cordon de colle système
ORCON CLASSIC d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports rugueux).
Sinon, utiliser la colle de raccord en rouleau ORCON MULTIBOND.
11b. Raccord à du bois brut de sciage
Poser l’INTELLO avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
11b. Raccord à du bois brut de sciage
Poser l’INTELLO avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
12a. Raccord à une cheminée enduite (cheminée tubée) selon les normes actuelles en vigueur
Raccorder INTELLO à l’aide de la colle ORCON CLASSIC, selon la méthode décrite au point 8.
12a. Raccord à une cheminée enduite (cheminée tubée) selon les normes actuelles en vigueur
Raccorder INTELLO à l’aide de la colle ORCON CLASSIC, selon la méthode décrite au point 8.
12b. Raccord à une cheminée enduite (cheminée tubée) selon les normes actuelles en vigueur
Entailler ensuite de petits bouts de TESCON VANA jusqu’au milieu, les adapter aux coins existants et les coller.
(Attention : raccord possible si la distance de sécurité est respectée.)
12b. Raccord à une cheminée enduite (cheminée tubée) selon les normes actuelles en vigueur
Entailler ensuite de petits bouts de TESCON VANA jusqu’au milieu, les adapter aux coins existants et les coller.
(Attention : raccord possible si la distance de sécurité est respectée.)
13. Raccord à des câbles et conduits
Glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou du conduit, puis la coller sur INTELLO.
Les manchettes pour câbles sont autocollantes.
Utiliser TESCON VANA pour coller les manchettes pour conduits sur la membrane.
13. Raccord à des câbles et conduits
Glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou du conduit, puis la coller sur INTELLO.
Les manchettes pour câbles sont autocollantes.
Utiliser TESCON VANA pour coller les manchettes pour conduits sur la membrane.
14. Collage des coins
Glisser le ruban de raccord d’angle préplié TESCON PROFECT sur le papier transfert dans le coin, puis coller le premier côté.
Ensuite, retirer le papier transfert et coller le second côté.
14. Collage des coins
Glisser le ruban de raccord d’angle préplié TESCON PROFECT sur le papier transfert dans le coin, puis coller le premier côté.
Ensuite, retirer le papier transfert et coller le second côté.
15. Lattage, parement intérieur
Installe un lattage (e ≤ 50 cm) pour soutenir le poids de l’isolant ainsi qu’un parement intérieur pour protéger la membrane des rayons UV et des dégâts.
15. Lattage, parement intérieur
Installe un lattage (e ≤ 50 cm) pour soutenir le poids de l’isolant ainsi qu’un parement intérieur pour protéger la membrane des rayons UV et des dégâts.
16. Assurance qualité
La vérification de l’étanchéité à l’aide de BlowerDoor est recommandée.
16. Assurance qualité
La vérification de l’étanchéité à l’aide de BlowerDoor est recommandée.
