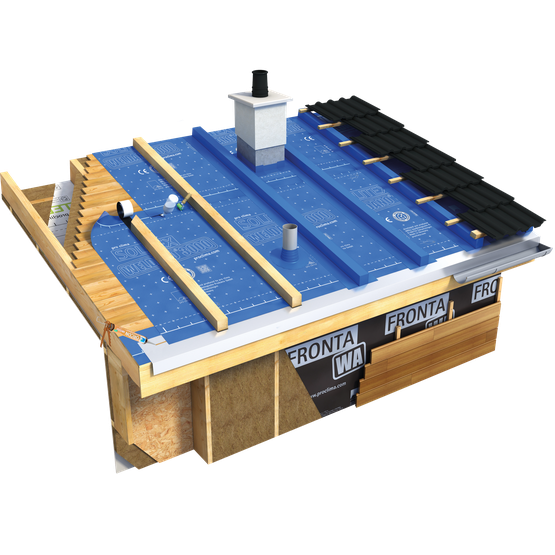

SOLITEX WELDANO 3000
Écran de sous-toiture soudable ouvert à la diffusion
Avantages
- Étanchéité fiable de la jonction : soudage homogène
- Service de pré-confection de l’écran SOLITEX WELDANO 3000 disponible
- Utilisation possible sous des panneaux photovoltaïques intégrés à la couverture
- Haute sécurité au travail : surface antidérapante et résistante à l’abrasion
- Convient comme écran de sous-toiture répondant aux sollicitations élevées et extraordinaires selon la SIA 232/1
- Protège la paroi d’une humidification : ouvert à la diffusion de vapeur d’eau et étanche à la pluie battante et à la grêle
- Facile à travailler : extrêmement robuste et résistant à la déchirure
- Maintient les parois au sec même pendant la phase de construction : résistance maximale à la pluie battante grâce au film monolithique
- Certifié comme ecoProduit : bien approprié pour Minergie-ECO, correspond à la 2ème priorité des ecoCFC/ecoDevis
Domaine d'utilisation
À utiliser comme écran de sous-toiture triple couches ouvert à la diffusion, permettant un soudage homogène, pour des sollicitations extraordinaires selon la norme SIA 232/1. Convient à la pose sur des supports résistants à la pression, tels des voligeages, des panneaux dérivés du bois et des panneaux de sous-toiture en fibres de bois, sous des panneaux photovoltaïques intégrés à la couverture.
Téléchargement de la brochure : Une sous-toiture fiable
Consignes de mise en oeuvre
Étapes de pose sur le chantier
Raccord à la fenêtre de toit avec WELDANO INVEX 3D
Passages de conduits avec WELDANO ROFLEX MODI 50
Passages de conduits avec WELDANO ROFLEX MODI 130-360

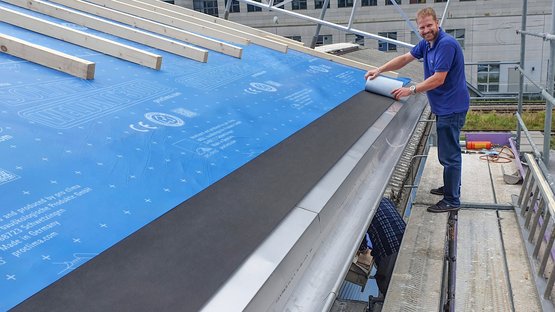

Raccordement à la gouttière avec SOLTEMPA
Supports
Convient à la pose sur un support résistant à la pression qui garantit une pression de fixation suffisante au début du soudage, par exemple un voligeage, des panneaux dérivés du bois et des panneaux denses de sous-toiture en fibres de bois.
Le support doit être sec, à l’abri du gel, propre et dépourvu d’arêtes vives ou d’éléments pointus. Les écrans doivent être dépourvus de substances antiadhésives (par exemple graisse ou silicone).
Avant le soudage, nettoyez l’écran SOLITEX WELDANO 3000 avec un chiffon. Il est recommandé de vérifier de manière aléatoire la résistance des raccords soudés.
Conditions générales
SOLITEX WELDANO 3000 est à dérouler parallèlement à l’égoût. D’une manière générale, il faut garantir l’écoulement libre de l’eau. Eviter les joints en croix. Réaliser les joints éventuels par décalage du bord des écrans.
Pour la protection de la construction durant la phase de construction, les écrans de sous-toiture SOLITEX WELDANO 3000 peuvent être exposés aux intempéries pendant maximum 6 mois en Suisse (par exemple pour servir de couverture provisoire selon la norme SIA 232/1).
Dans ce cas, la pente du toit doit atteindre au moins 3°. L’inclinaison minimale des toitures dépend du matériau de couverture (cf. SIA 232/1, Annexe D, Tableau 15, cf. la brochure : Une sous-toiture fiable).
La fixation ne peut pas se faire dans la surface ni dans des zones de convergence d’eau (par exemple au niveau des noues). Nous recommandons l’utilisation de moyens de fixation résistant à la corrosion.
L’assemblage par soudage des bords des écrans se fait à l’aide du solvant de soudage WELDANO TURGA (HS) ou d’un appareil à air chaud. La zone de soudage doit être sèche, à l’abri du gel, dépoussiérée et dégraissée. En cas de salissures tenaces (par exemple de l’huile), humidifier légèrement un chiffon avec du solvant WELDANO TURGA (HS) et maroufler la surface pour éliminer les salissures. Les deux faces de l’écran peuvent être soudées et conviennent comme couche extérieure.
L’assemblage à l’aide solvant est possible à partir de 0 °C. Tenir compte des risques mentionnés sur le pot.
En cas d’utilisation d’appareils à air chaud, nous recommandons une température de mise en oeuvre d’environ 220 à 280 °C, selon la température ambiante et le vent. Vérifier le réglage en réalisant un essai de soudage sur un échantillon. Pour les cordons de soudure des surfaces, une buse d’une largeur de 40 mm s’est avérée efficace. Pour les raccords de détail, une buse de 20 mm est parfois plus pratique.
Conseil : après une durée d'exposition aux intempéries supérieure à 2 mois, la surface de membrane exposée est à poncer sur une faible épaisseur de 2-3 µm au papier de verre (granulométrie 150 - 250) pour obtenir une surface lisse et réactive. Le procédé de soudage peut ensuite être réalisé à l'air chaud ou avec le solvant WELDANO TURGA (HS).
Les manchettes pour conduits WELDANO ROFLEX MODI conviennent aux conduits d’un diamètre entre 30 et 360 mm, pour des pentes de toit à partir de 5°.
Au lieu d’utiliser les préformés du système WELDANO ROFLEX, WELDANO INVEX et WELDANO INCAV, vous pouvez aussi découper ces éléments à dimension dans un bout d’écran SOLITEX WELDANO 3000.
Important : dans le cas d’une sous-toiture étanche à l’eau, les contre-lattes doivent être sèches et les deux arêtes hautes doivent être chanfreinées (≥ 3 mm). L’idéal est l’utilisation de bois de construction sec, abouté et contre-collé (type Duo ou KVH).
Conditions générales pour la Suisse :
Pour de fortes contraintes (pente inférieure à 10° par exemple), il est entre-autre nécessaire de protéger les contre-lattes en les intégrant au système soudé (avec SOLITEX WELDANO 3000 ou les bandes SOLITEX WELDANO-S 3000).
D’après la SIA 232/1, l’eau ne doit pas stagner sur la sous-toiture pour des sollicitations extraordinaires au niveau de la gouttière ou d’un élément adjacent, il faut assurer son bon écoulement. Afin de protéger durablement l’écran de sous-toiture des rayons solaires directs, choisir une bavette plus ou moins large en fonction de la pente et de l’orientation ou posée le bande de raccord autocollante sur toute la surface SOLTEMPA sur le raccord au pied de versant.
Dans les zones à risque de refoulement d’eau, de formation de glace ou de congère, utiliser une membrane pour toiture plate en lieu et place de SOLITEX WELDANO 3000.
Service de pré-confection pour les écrans de sous-toiture et les membranes d'étanchéité à l'air
Rendez vos toits plus rapidement et facilement étanches
Vous avez une construction de toit qui doit être réalisée avec un écran de sous-toiture ou une membrane d'étanchéité à l'air pro clima ? Désormais, vous n'aurez plus à vous soucier de l'assemblage des bandes entre elles ni de leur découpe. Dès maintenant, les clients peuvent se procurer l’ensemble de la gamme d’écrans/membranes pro clima pré-confectionnés (en format 2D et 3D). L’écran SOLITEX WELDANO 3000 est ainsi soudé à l’atelier, les écrans SOLITEX MENTO et QUANTHO et les membranes INTELLO X, DA und DASAPLANO 0,01 sont quant à eux collés.
pro clima se charge pour vous de la confection de l'écran de sous-toiture ou de la membrane d'étanchéité à l'air : de manière automatisée, très efficace, avec une étanchéité sûre et à un prix avantageux. Vous économisez ainsi un temps de montage précieux sur le chantier et vous êtes moins dépendant des conditions météorologiques. Outre les formes de toitures standards telles que le rectangle, nous vous offrons également la possibilité de pré-assembler des formes de toitures spéciales.
Avantages
- Confectionné en Suisse - circuits de livraison courts - qualité élevée
- Montage plus rapide grâce au gain de temps sur le chantier
- Bâches découpées en fonction de votre projet, soudées / collées et livrées
- Qualité d'exécution régulière et sûre grâce à une production à l'abri des intempéries
- Plus de liberté par rapport aux conditions de chantier : pas de soudage / collage en cas d'humidité, protection plus rapide contre les intempéries
- Les bâches de moins de 20 m² sont possibles, avec un supplément pour petite taille
- Assistance technique sur le chantier
- Calcul des éléments de construction
- Large gamme de systèmes
Comment fonctionne le service :
1. Définir et communiquer la forme et les dimensions de votre projet de toiture

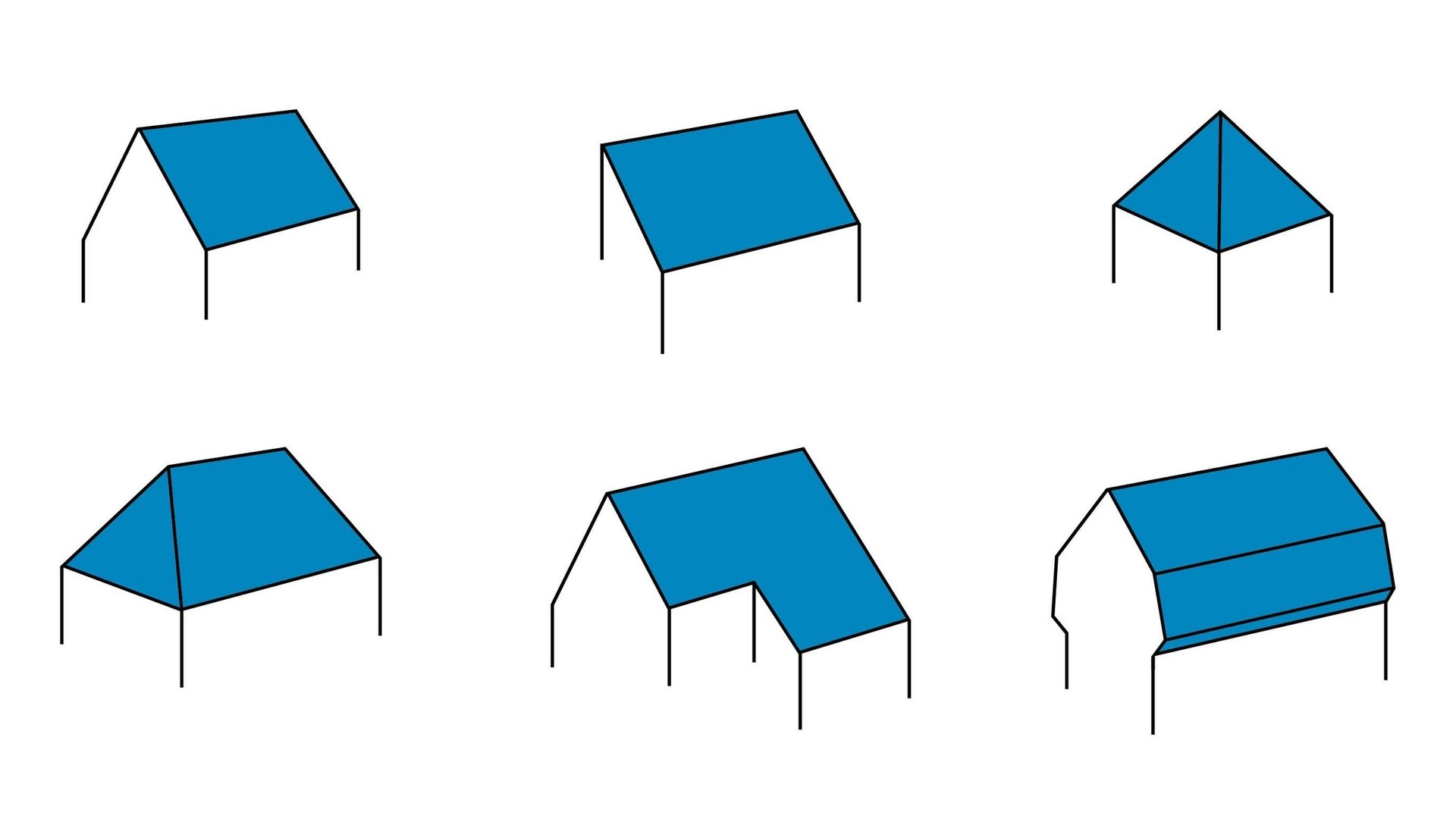

a. La forme de toit
De quelle forme de toit s’agit-il ? Toits 2 pans, 1 pan pyramidal, etc. Veuillez nous indiquer la forme du toit et dessiner la vue en élévation de votre toit, avec les longueurs et superficies réelles.
b. Prendre en compte les géométries particulière
Merci de tenir compte des géométries spéciales : noues, lucarnes, fenêtres de toit par exemple. Puis il sera décidé si la bâche sera pré-confectionnée dans une forme standard (2D et rectangulaire) ou spéciale (2D non rectangulaire, 2D rectangulaire avec des découpes, 3D).

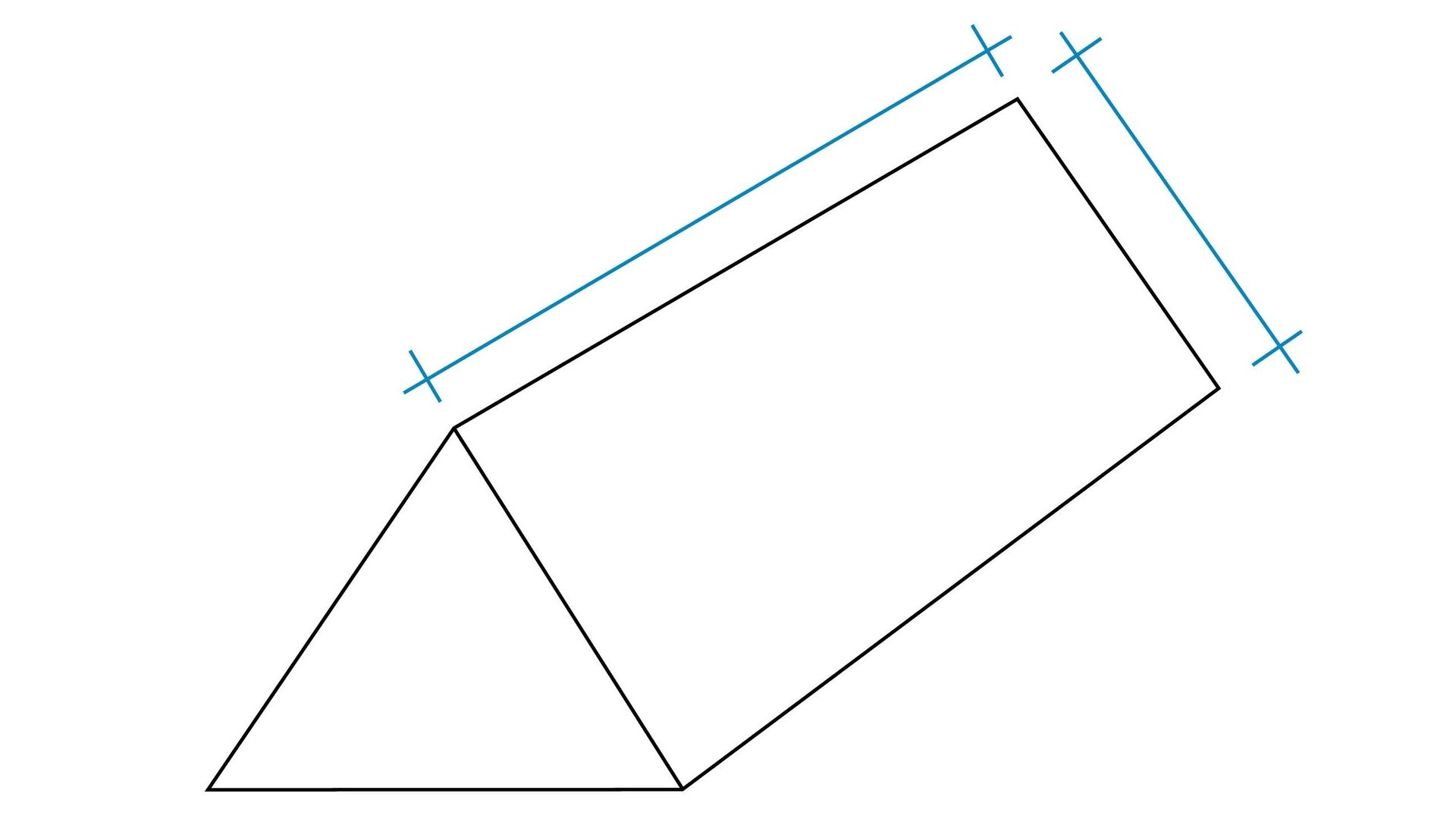

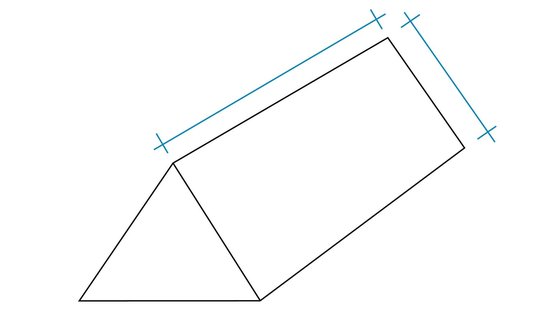

c. Indications concernant la longueur de l’égoût et de la rive
Veuillez indiquer sur votre plan les dimensions de la rive et du pied de versant ainsi que toutes les dimensions à prendre en compte, dont la longueur des noues, pour déterminer la superficie totale.

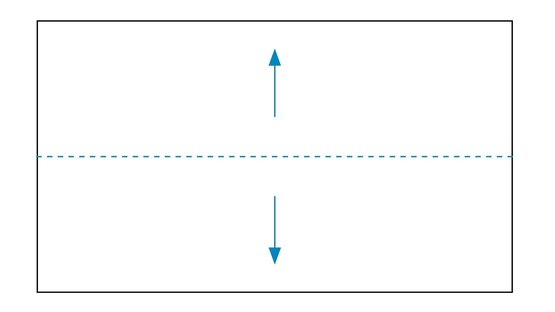

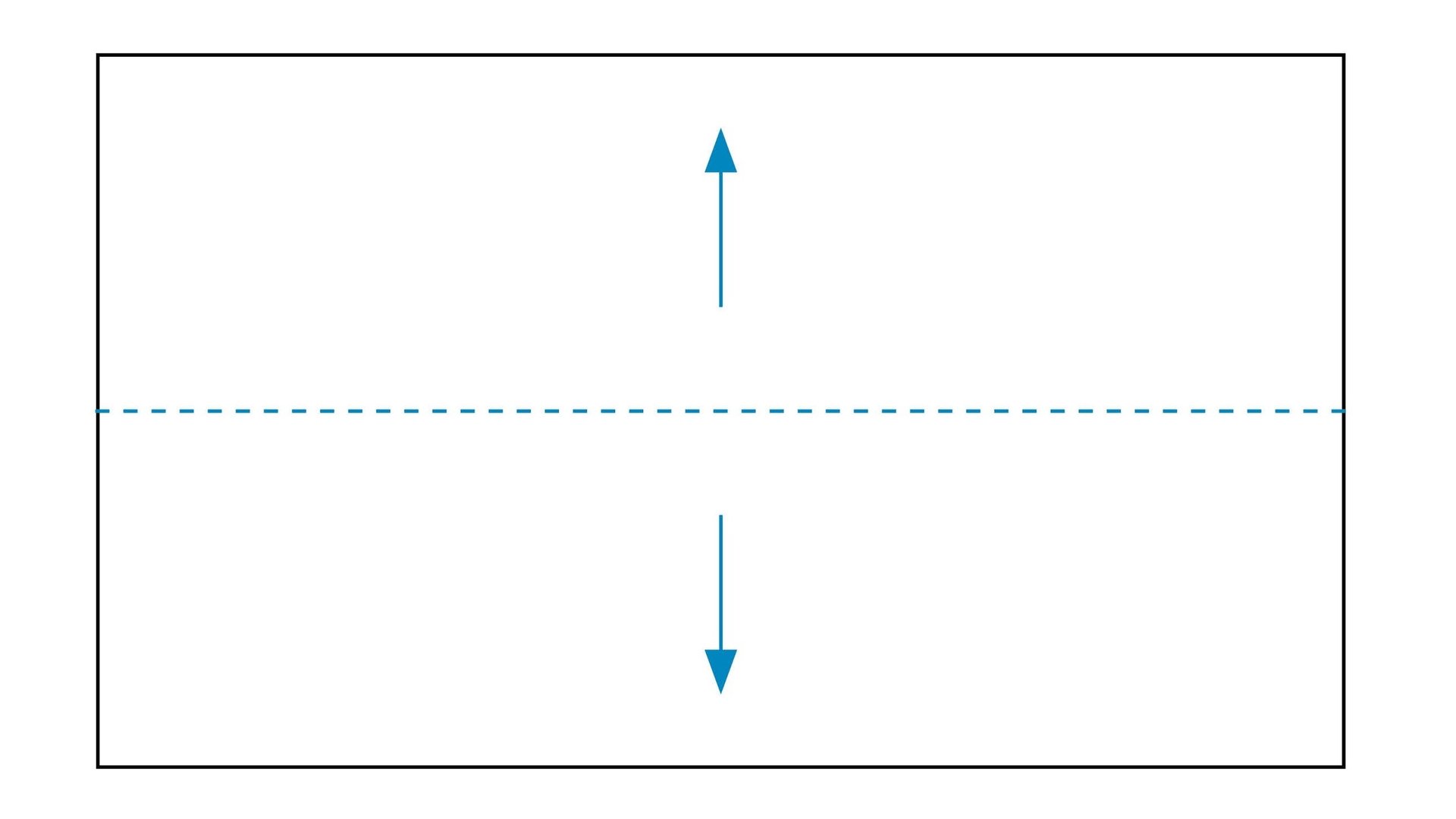

d. Indications concernant la position du faîtage et le sens d’écoulement des eaux
Sur votre plan, veuillez marquer la position de votre faîtage par une ligne et le sens d’écoulement des eaux par une flèche.

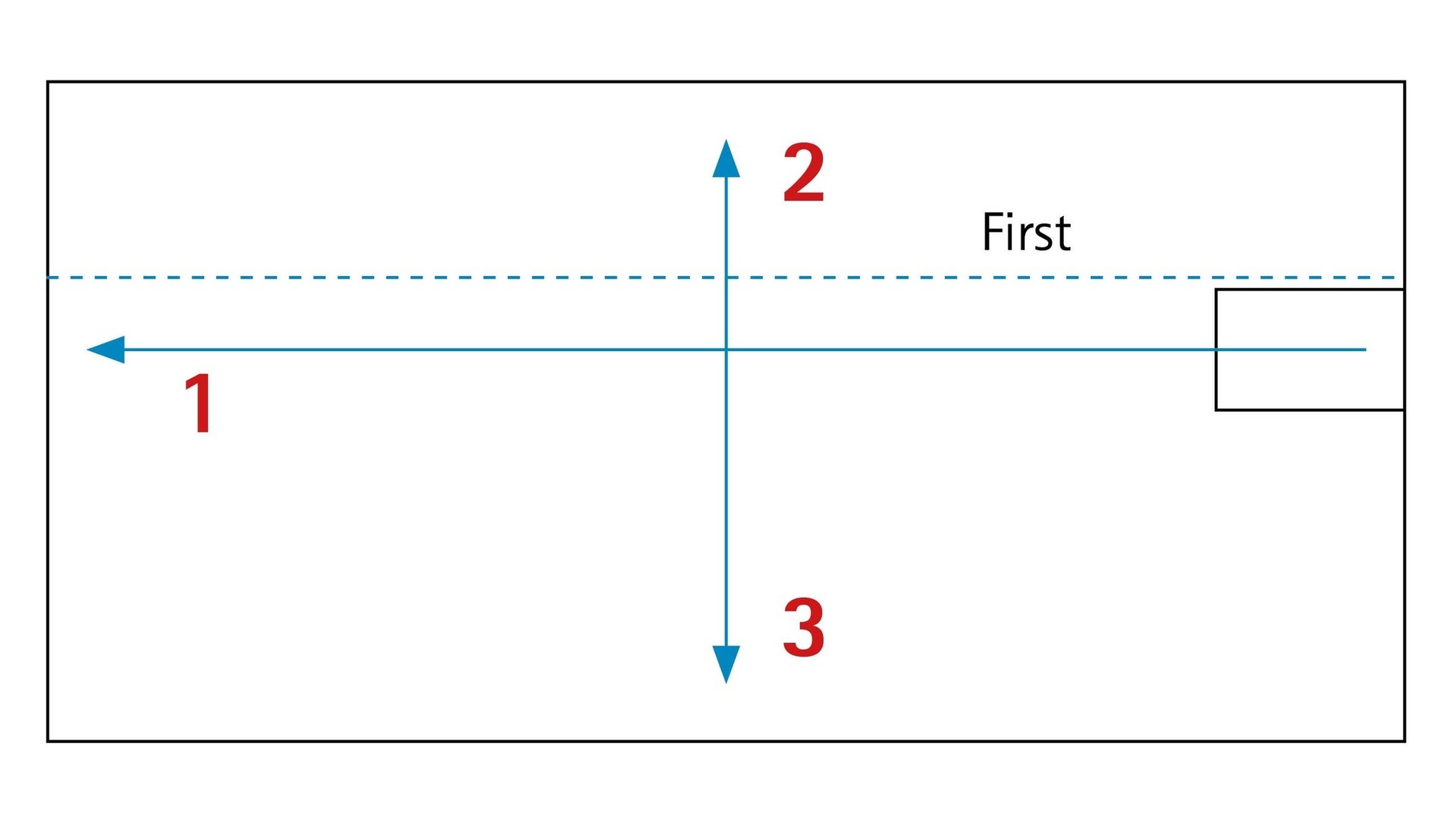

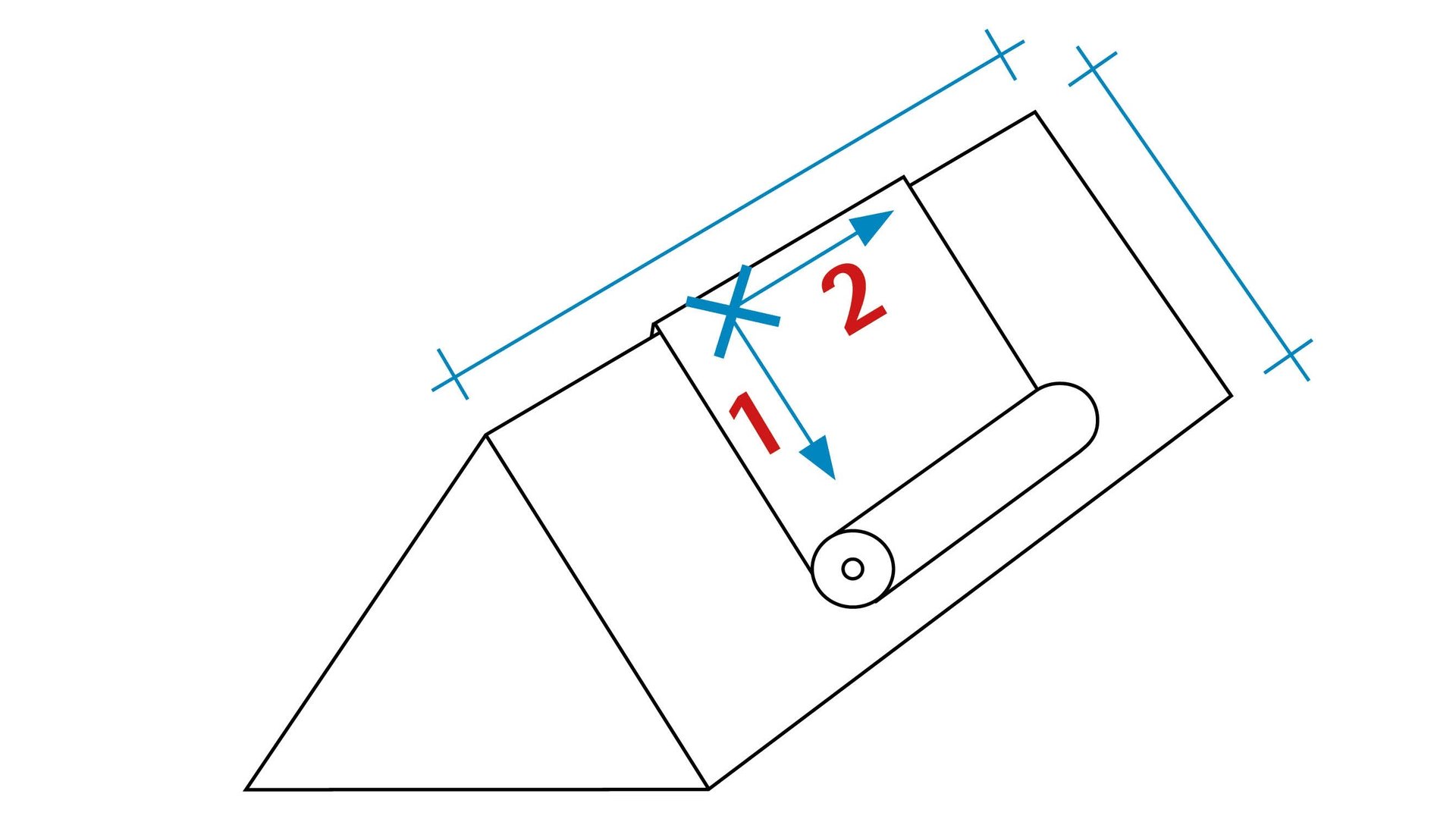

e. Indications concernant le positionnement et le sens de déroulement (longitudinal et transversal)
L’écran préparé vous est habituellement livré sur votre chantier dans un paquet roulé dans les deux sens.
Vous avez prévu une position, un sens et un ordre de déroulement précis ?
Dans ce cas, veuillez marquer d’une croix le point de positionnement prévu.
Quant aux sens de déroulement ultérieurs, indiquez-les de préférence par des flèches numérotées selon l’ordre de déroulement (1, 2).
f. Autres services
- marquage ou découpe des fenêtres de toit
- marquage ou découpe de traversées (tuyaux d’évacuation des fumées, souches …)
- marquage du contre-lattage
- bande d’égoût y compris bande de PVC
Pour proposer les services ci-dessus, il est nécessaire de fournir des fichiers .dwg, .dxf ou .pdf.
2. Pré-confection dans notre atelier et livraison
Après passage de la commande, les lés sont collés/soudées ensemble dans l’atelier de production et découpés aux dimensions souhaitées. Sur demande, il est possible de marquer les fenêtres de toit, le contre-lattage et autres traversées. Enfin, la bâche est enroulée, emballée et mise en palette. Le tout est réalisé en 5 jours ouvrables.
3. Dérouler et poser
Sur le chantier, mener la bâche sur le toit jusqu’au point de départ choisi et dérouler conformément au plan. Notre service commercial vous accompagne avec plaisir sur votre premier chantier et se tient à votre disposition pour tout conseil.

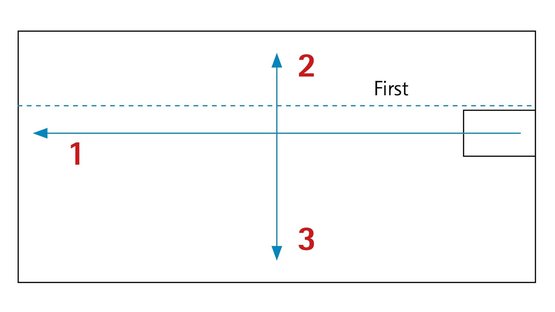

Exemple de bâche à déplier
Exemple de bâche à déplier
Téléchargements et plus d'infos
Formulaire de requête : Service de pré-confection :
Vous trouverez le formulaire sous Téléchargements.
Brochure d'information sur le service de pré-confection :
La brochure est disponible ici.
Plus d'information sur le service de pré-confection :
Plus d'infos sont disponible ici.
Différence entre bâche 2D et 3D
Bâche 2D
La confection plane est idéale pour des géométries simples, sans arêtier, ni noue ni lucarne. Il est toutefois possible de réaliser des formes complexes de toiture en 2D, en décomposant les différents pans. Chaque pan est ainsi préfabriqué et livré et les pans sont à souder/coller entres-eux sur chantier.
Bâche 3D
Dans le cas d’une confection 3D, les différents éléments sont assemblés à l’atelier par collage/soudure (lucarne jacobine, lucarne rampante, lucarne capucine, chien-assis, croupe et croupette…). Les confections 3D doivent être précisées comme telle lors de la commande et sur le plan: les soudures concernées doivent être indiquées sur le fichier (format .dwg, .dxf ou .pdf).
Service de pré-confection
pour les écrans de sous-toiture et les membranes d'étanchéité
Service pro clima pour la découpe et le soudage / collage
pro clima se charge pour vous de la confection des écrans de sous-toiture et des membranes d'étanchéité pour vos projets de rénovation et isolation de la toiture par l’extérieur : de manière automatisée, très efficace, avec une étanchéité sûre et à un prix avantageux. Vous économisez ainsi un temps de montage précieux sur le chantier et vous êtes moins dépendant des conditions météorologiques.
