SOLITEX MENTO 5000 connect
Etapes de pose
1. Pose de l’écran
Dérouler l’écran et le fixer, au niveau du chevauchement, à l’aide d’agrafes galvanisées d’au moins 10 mm de large
et 8 mm de long, à l’abri de l’humidité.
Laisser dépasser l’écran d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche au vent.
1. Pose de l’écran
Dérouler l’écran et le fixer, au niveau du chevauchement, à l’aide d’agrafes galvanisées d’au moins 10 mm de large
et 8 mm de long, à l’abri de l’humidité.
Laisser dépasser l’écran d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche au vent.
2. Chevauchement des lés
Prévoir des chevauchements d’environ 10 cm.
Le marquage imprimé sert de repère.
2. Chevauchement des lés
Prévoir des chevauchements d’environ 10 cm.
Le marquage imprimé sert de repère.
3. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
Maroufler la zone de collage (PRESSFIX), en veillant à une contre-pression suffisante.
3. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
Maroufler la zone de collage (PRESSFIX), en veillant à une contre-pression suffisante.
4a. Collage des écrans connect
Dans le cas des écrans connect, coller le chevauchement à l’aide des deux zones autocollantes intégrées.
4a. Collage des écrans connect
Dans le cas des écrans connect, coller le chevauchement à l’aide des deux zones autocollantes intégrées.
4b. Collage des écrans connect
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
4b. Collage des écrans connect
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
5a. Réalisation du faîtage / des arêtiers
Dans les sections intégralement isolées, passer les écrans par-dessus le faîtage / l’arêtier et les agrafer au niveau du contre-lattage.
Respecter un recouvrement des écrans d’au moins 10 à 15 cm.
5a. Réalisation du faîtage / des arêtiers
Dans les sections intégralement isolées, passer les écrans par-dessus le faîtage / l’arêtier et les agrafer au niveau du contre-lattage.
Respecter un recouvrement des écrans d’au moins 10 à 15 cm.
5b. Réalisation du faîtage / des arêtiers
Ensuite, réaliser le collage étanche à l’air avec du ruban adhésif système TESCON VANA.
Alternative : coller une large bande de TESCON VANA par-dessus le faîtage.
Maroufler la zone de collage (PRESSFIX), en veillant à une contre-pression suffisante.
5b. Réalisation du faîtage / des arêtiers
Ensuite, réaliser le collage étanche à l’air avec du ruban adhésif système TESCON VANA.
Alternative : coller une large bande de TESCON VANA par-dessus le faîtage.
Maroufler la zone de collage (PRESSFIX), en veillant à une contre-pression suffisante.
6. Raccord au pied de versant
Amener l’écran à l’égoût jusqu’à la bavette ou la bande d’égoût ; puis à l’aide de la zone autocollante intégrée (pour les écrans connect), du ruban adhésif double face DUPLEX ou simple face du système TESCON VANA, coller l’ensemble en évitant les plis.
6. Raccord au pied de versant
Amener l’écran à l’égoût jusqu’à la bavette ou la bande d’égoût ; puis à l’aide de la zone autocollante intégrée (pour les écrans connect), du ruban adhésif double face DUPLEX ou simple face du système TESCON VANA, coller l’ensemble en évitant les plis.
7a. Raccord à des supports rugueux et/ou minéraux
Sur les couronnements de mur maçonné, appliquer tout d’abord un enduit de lissage.
Appliquer un cordon de colle du système ORCON CLASSIC de 5 mm minimum d’épaisseur
(éventuellement plus pour des supports très irréguliers).
7a. Raccord à des supports rugueux et/ou minéraux
Sur les couronnements de mur maçonné, appliquer tout d’abord un enduit de lissage.
Appliquer un cordon de colle du système ORCON CLASSIC de 5 mm minimum d’épaisseur
(éventuellement plus pour des supports très irréguliers).

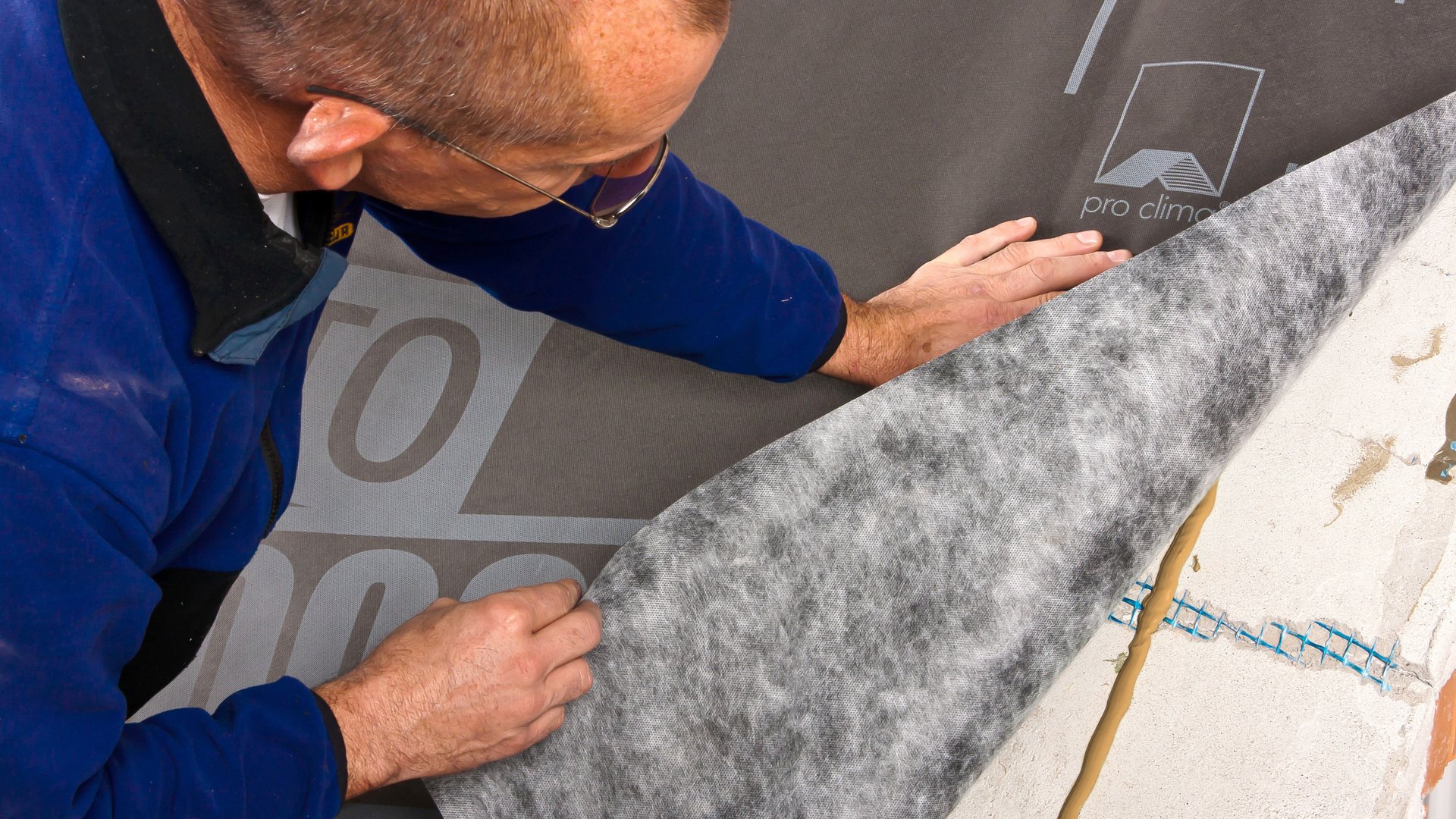

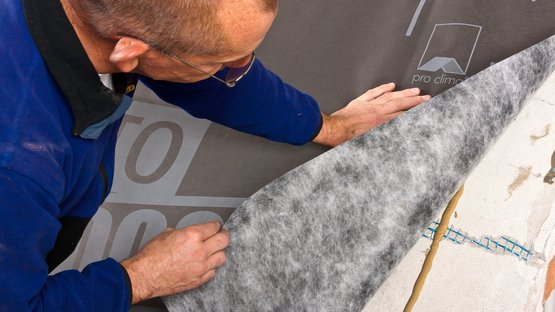

7b. Raccord à des supports rugueux et/ou minéraux
Mettre en place l’écran avec une boucle de dilatation ; ne pas écraser complètement le cordon de colle.
7b. Raccord à des supports rugueux et/ou minéraux
Mettre en place l’écran avec une boucle de dilatation ; ne pas écraser complètement le cordon de colle.
8. Raccord à la fenêtre de toit
Raccorder les écrans MENTO aux surfaces lisses, dont les fenêtres de toit, cheminées, conduits et autres éléments constructifs qui traversent le toit, à l’aide du ruban adhésif système TESCON PROFECT.
8. Raccord à la fenêtre de toit
Raccorder les écrans MENTO aux surfaces lisses, dont les fenêtres de toit, cheminées, conduits et autres éléments constructifs qui traversent le toit, à l’aide du ruban adhésif système TESCON PROFECT.
9. Réalisation d’un élément déflecteur
En amont de l’élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l’écran.
Former le déflecteur de façon à ce que
l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.
9. Réalisation d’un élément déflecteur
En amont de l’élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l’écran.
Former le déflecteur de façon à ce que
l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.
10. Taquet d’étanchéité
Pour réaliser une couverture provisoire, il faut intercaler la bande à taquets d’étanchéité TESCON NAIDECK entre le contre-lattage et l’écran MENTO.
10. Taquet d’étanchéité
Pour réaliser une couverture provisoire, il faut intercaler la bande à taquets d’étanchéité TESCON NAIDECK entre le contre-lattage et l’écran MENTO.
